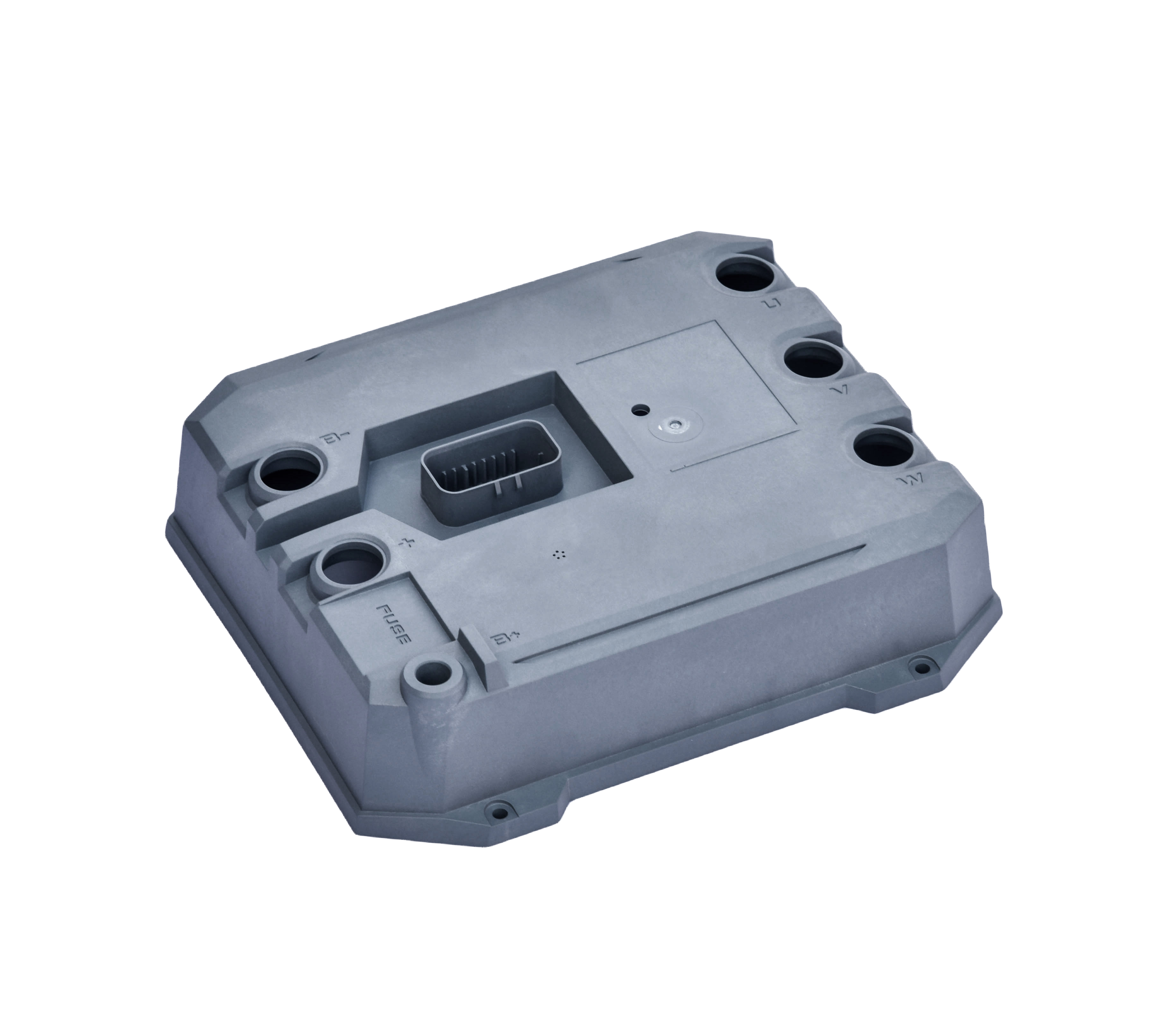

铝压铸 MCU 外壳 – 适用于电动汽车电力电子设备的精密电机控制单元外壳
汽车电机控制单元 (MCU) 压铸外壳是一种高性能外壳，旨在保护电动和混合动力汽车 (EV/HEV) 中的敏感电力电子设备。作为电子外壳压铸领域的专家，我们使用 ADC12 或 AlSi10Mg 等优质铝合金制造这些外壳。选择这些材料是因为它们具有卓越的导热性和固有的电磁屏蔽 (EMI/RFI) 能力，这对于高压逆变器的稳定运行至关重要。
技术规格
| Specification Item |
Detailed Parameters |
| Material |
Die-cast Aluminum Alloy (ADC12 / AlSi10Mg) |
| Manufacturing Process |
High-Pressure Die Casting (HPDC) |
| Surface Treatment |
Shot Blasting, Anodizing, or Passivation |
| Protection Rating |
IP67 / IP6K9K (Dustproof & Waterproof) |
| Typical Dimensions |
Approx. 200mm x 150mm x 80mm (Customizable) |
| Weight Range |
0.8kg - 2.5kg (Optimized for light-weighting) |
| Functional Markings |
Integrated B+/B-, U/V/W, and FUSE Identifiers |
产品特性和卓越的工程设计
- 卓越的热管理：外壳采用集成散热片设计。我们的高压压铸模具工艺可实现优化的壁厚和复杂的翅片几何形状，从而有效地散发高功率 IGBT 模块的热量，从而在峰值性能期间保持安全的结温。
- 精密密封和 IP 等级：保护内部电子设备免受恶劣汽车环境的影响至关重要。在铸造过程之后，我们利用定制 CNC 加工为液态垫圈和 O 形圈创建高精度凹槽。这确保了组件符合严格的 IP67 或 IP6K9K 等级，在极端温度循环下提供长期气密性。
- 电磁兼容性 (EMC) ：铝结构提供了天然的干扰屏障。我们将精密 CNC 加工应用于配合表面和接地点，以确保整个组件的低阻抗电气路径，满足严格的汽车 EMC 标准。
- 全面的汽车解决方案：除了压铸之外，我们还为电动汽车领域提供集成制造，包括用于专用密封连接器的汽车零部件 2K 模具和用于轻质内部支架的汽车注塑成型。每个零件都包括模制日期轮和材料 ID，这是我们为全球汽车供应链提供生产模具成型服务的标志。
应用场景
对于电动汽车 (EV)、插电式混合动力电动汽车 (PHEV) 和燃料电池汽车至关重要。它充当主逆变器、DC/DC 转换器和配电单元 (PDU) 的主要保护壳。
电动汽车动力总成制造商的优势
- 轻质且坚固：与传统钢制外壳相比，我们的铝压铸解决方案具有卓越的强度重量比，有助于增加车辆续航里程。
- 可扩展生产：凭借我们在定制铝压铸工具设计方面的专业知识，我们支持大批量生产，并具有一致的尺寸精度和最小的孔隙率。
- 快速原型开发：我们为 MCU 外壳提供铝模具原型制作服务，允许工程师在投入批量生产工具之前进行热测试和装配测试。
认证与定制
我们是IATF 16949认证的制造商。每个 MCU 外壳都经过 100% 泄漏测试和尺寸检查。我们提供全面定制服务，包括定制内部安装凸台、各种连接器布局和专用涂层，以满足您特定的电气架构要求。
